電纜由專用材料和組件組成,這些材料和組件是制造世界一流的電源線或電源線套件的重要組成部分。如果電纜組件之一損壞,可能會直接影響產品。確保您知道建議的電纜最小彎曲半徑對于產品的性能和使用壽命以及最終成功至關重要。
建議的最小彎曲半徑是多少?電纜彎曲多遠不會造成損壞?國家電氣法規手冊(NEC)和HD 516列出了最小彎曲半徑要求。

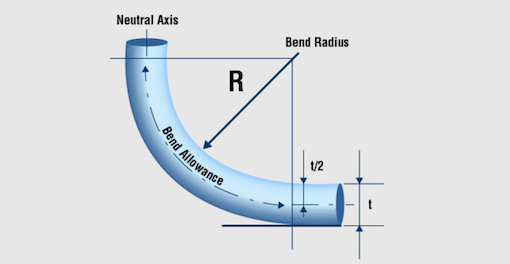

計算電纜在不造成損壞的情況下可以彎曲多遠,取決于護套材料以及內部的電線和絕緣子以及電纜的直徑。電纜的外徑乘以電纜倍數等于最小彎曲半徑。電纜倍增器根據電纜的類型和行業標準而有所不同。
“這取決于電纜的尺寸和材料,” 技術支持專家說。“某些類型的電纜由于其護套材料具有不同程度的柔韌性而比其他電纜更容易彎曲。電纜內部的填充物或屏蔽層將降低其彎曲能力。” 福特補充說,較細的線束比較大的線束具有更大的柔韌性。
如果允許電纜反復超過最小彎曲半徑,則隨著時間的流逝可能會出現問題,包括絕緣破裂,導體斷裂和/或護套或導線撕裂。例如,如果外套材料是較硬的材料,則它可能無法承受“ 8”的半徑,但可能無法承受“ 12”的半徑。材料越硬,由于柔韌性差,它越容易損壞。
福特說:“重要的是避免不必要地損壞電纜,這會縮短電纜的壽命,從而可能導致電擊或起火。” “電纜的最終用途對于實際的彎曲半徑將起很大作用,它將如何使用?例如,如果將電線插入墻壁,然后從側面拉動以將其取出,則會違反彎曲半徑。如果電線扭曲太多,那也會影響它。”
福特將電纜的彎曲半徑與花園軟管的彎曲半徑進行了比較,花園軟管的彎曲半徑達到了彎折并阻塞水流的程度。以相同的方式,電纜可以彎曲到不再傳輸功率的位置。
他說:“彎曲半徑故障通常隨時間發生,最終電纜將不再傳輸功率。” “但是,如果電纜中的電線因跳動而折斷,尤其是在銳角時,可能會立即發生故障。”
電纜制造商通常會發布關于最小彎曲半徑的建議,這些建議相當保守,以涵蓋廣泛的最終用戶應用,這是由于其應力系數未知的最終應用這一事實。因此,如果制造商想以較小的彎曲半徑推薦使用電纜,建議他們尋求電纜制造商的指導。
電纜變色
電纜起皺,收縮或扭結
電纜護套上的應力撕裂
儀表的電纜電阻增加(高電阻額定值可能表示損壞)。
